3.  Weitere Beispiele für die Modellierung

Die Übungen in diesem Kapitel vertiefen die im vorigen Kapitel erworbenen Kenntnisse.

3.1 Stall
3.2 Wohnhaus
3.3 Landschaft
3.4 Brücke

3.1.  Stall

Beim Stall handelt es sich um einen aus Holz-Pfosten und Brettern gefertigten Unterstand.
Übungsziel.
Vertiefen der folgenden Sachverhalte:
Konstruktionsbeschreibung.
Der Stall besteht einfach nur aus vier Pfosten, die mit Seitenstützen ein Dach tragen, das aus genagelten Brettern besteht (siehe Abbildung 3.1):
PIC
Abbildung 3.1: Der Stall.


3.2.  Wohnhaus

Übungsziel.
Vertiefen der folgenden Sachverhalte:
Konstruktionsbeschreibung.
Das hat eine Tür und ein Fenster (siehe Abbildung 3.2):
PIC

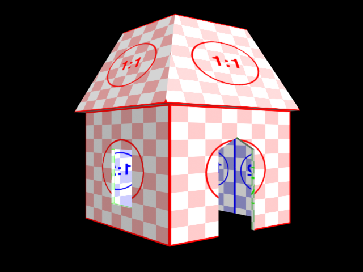

Abbildung 3.2: Das Haus.


3.3.  Landschaft

Übungsziel.
Vertiefen der folgenden Sachverhalte:

Modellierung mittels boolscher Operationen auf Geometrien.

Konstruktionsbeschreibung.
Die Landschaft besteht aus einem Graben, über den die Brücke gespannt wird (siehe Abbildung 3.3). Die Gebäude sind auf jeweils zwei Anhöhen verteilt.
PIC

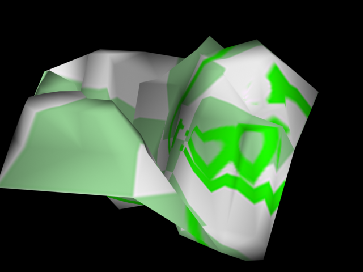

Abbildung 3.3: Die Landschaft.



PIC

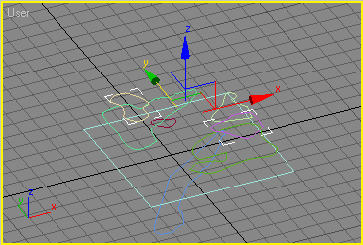

Abbildung 3.4: Die 2D-Formen, aus denen die Landschaft zusammengesetzt wird.


3.4.  Brücke

Übungsziel.
Vertiefen der folgenden Sachverhalte:
Konstruktionsbeschreibung.
Die Brücke besteht aus Holzplanken, die über ein Seil über den Abgrund gespannt wurde (siehe Abbildung 3.5).
PIC

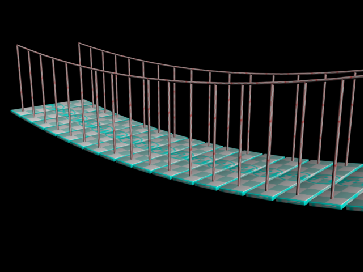

Abbildung 3.5: Die Brücke.
