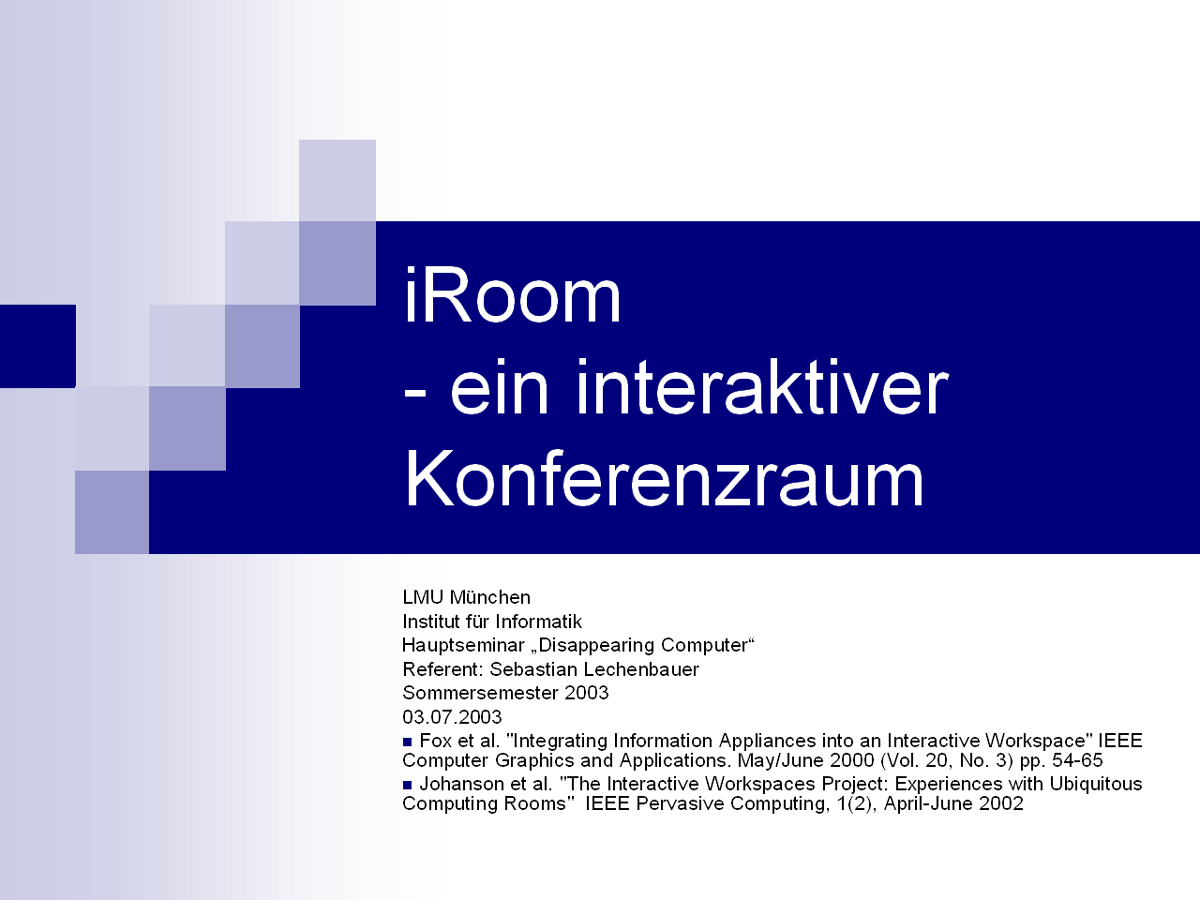

iRoom - ein interaktiver Konferenzraum

LMU München
Institut für Informatik
Hauptseminar "Disappearing Computer"
Referent: Sebastian Lechenbauer
Sommersemester 2003
03.07.2003

Fox et al. "Integrating Information Appliances into an Interactive Workspace"
IEEE Computer Graphics and Applications. May/June 2000 (Vol. 20, No. 3) pp. 54-65
und
Johanson et al. "The Interactive Workspaces Project: Experiences with Ubiquitous Computing Rooms"
IEEE Pervasive Computing, 1(2), April-June 2002

Überblick

• Das "Interactive Workspaces Project" der Stanford University untersucht neue Möglichkeiten für Menschen in technologiereichen Räumen zusammen zu arbeiten
• Konzentration auf Aufwertung von Konferenzräumen mit großen Displays, kabellosen oder multimodalen Geräten und der nahtlosen Integration von tragbaren Geräten

Forschungsschwerpunkte

• Wie bildet man einen physikalischen Ort auf eine zugrunde liegende Systeminfrastruktur und ein entsprechendes Interaktionsmodel ab?
• Verstärkter Einsatz von großen interaktiven Displays, teilweise Touchscreens
• Zusammenarbeit mit anderen Forschungsgruppen innerhalb und außerhalb der Computer-wissenschaften, um "non-toy" Anwendungen zu produzieren.
  Das Projekt bezieht Studenten und Fakultäten aus dem Bereich Grafik, Human-Computer-Interaction, Netzwerke, Ubiquitous Computing und Datenbanken ein und baut auf die Forschungsarbeit in diesen Bereichen auf.

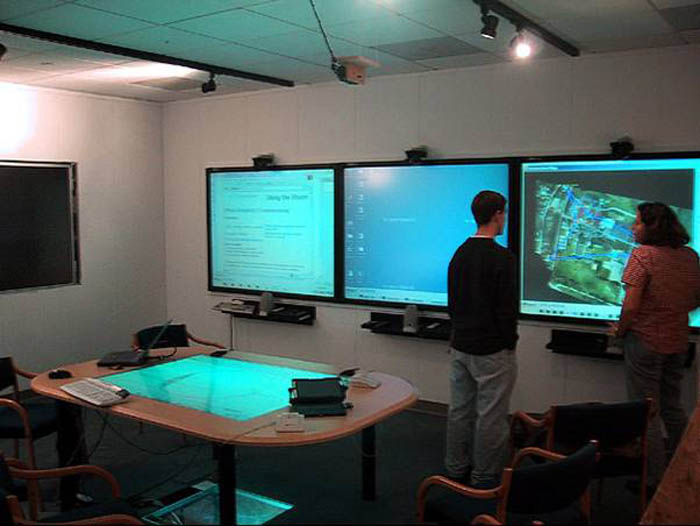

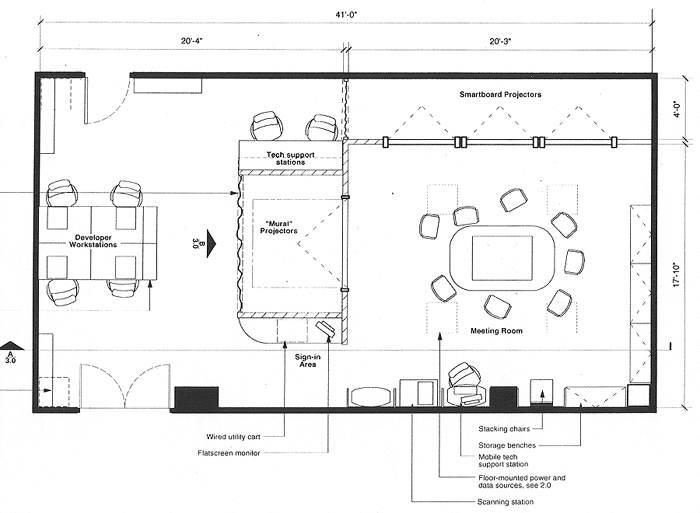

Aktuelle Hardware-Ausstattung

• Drei berührungsempfindliche White-Board-Displays an der Seitenwand
• großer Wandbildschirm "interactive mural"
• Tisch mit eingebautem Bildschirm
• Kameras, Mikrofone, WLAN-Support, kabellose Buttons und andere Interaktionsgeräte

Zeitliche Entwicklung

• Bau im Sommer 1999, nutzbar ab Ende September
• Anfangs Standardprojektor, ab Sommer 2000 "interactive mural" an der Frontseite
• Sorgfältiger Plan der Kabelrouten und –längen in zweiter Version des iRooms
• Entwicklerlabor inklusive Anmeldebereich mit mobilen Geräten und einem Apparat für die Raumkontrolle

Anwendungsgebiete

• Gruppe von 2-15 Leute arbeitet an der Umsetzung einer Aufgabe
• Erweiterung von bestehender Software (wie z.B. Powerpoint oder Internetbrowser) mit Funktionen zur Zusammenarbeit zwischen den verschiedenen Nutzern und der Fähigkeit, auf unterschiedlichste Dateneingaben zu reagieren
• PDAs als Fernbedienung für logische und physische Einheiten im iRoom

Beispiel: Smart Powerpoint

• Verschiedene Displays als Anzeigemöglichkeit für die Präsentation
• Zuhörer kann mit Laptops,PDAs,etc. durch die Folien browsen, Kommentare setzen und mit restlichen Teilnehmern oder Sprecher kommunizieren
• Übersicht der Folien für Zuhörer mit Vor- und Rückschaufolien, Möglichkeit des Speicherns von Zusatzinformationen, etc.
• Authoring-Werkzeug um gewünschtes Verhalten festzulegen, zum Beispiel, auf welchem Bildschirm welche Folie angezeigt wird

Drei Aufgabenbereiche

• Moving Data: Verschieben von Daten zwischen den einzelnen Bildschirmen und zwischen mitgebrachten Geräten
• Moving Control: Kontrolle aller Geräte und Anwendungen von beliebiger Position im Raum
• Dynamic Application Coordination: Zahlreiche verwendete Programme sollten - wo angebracht - zusammen arbeiten können

Anforderungen

• Die verschiedenen Anwendungen auf den Geräten sollten wechselseitig über eine Standardschnittstelle aufeinander zugreifen können
• Schnittstelle sollte an unterschiedliche Bildschirme und Ein-/Ausgabearten (z.B. auch Sprache und Stimme) angepasst sein
• Minimum an Administrationsaufwand --> Fehler sollten nicht als Ausnahme, sondern als üblich betrachtet werden. Das System sollte sich entweder automatisch wieder herstellen können oder mit wenigen einfachen Benutzerschritten wieder funktionieren - es ist unrealistisch einen Vollzeit-Systemadministrator voraus zusetzen, der einen Konferenzraum am laufen hält...

Richtlinien

• Nutzung des iRooms und der Software auch für eigene Projektmeeting
• Ausnützen der Vorteile des gemeinsam genützen physischen Raums zur Orientierung und Interaktion
• iRaum reagiert nicht auf Nutzer, vielmehr stellen sich diese den Raum so ein, wie gewünscht und für die Arbeit erforderlich
• Versuch Interface und Softwareentwicklungsbereich so einfach wie möglich zu halten

Metaziele

• Möglichkeit des Einsatzes von diverser Hard- und Software. Konzept bzgl. der Portabilität von Anwendungen: Anwendungen sollten zwischen Geräten mit gleichem Nutzungsmodell portierbar sein. Zum Beispiel sind Windows CE-Computer und Palm Pilots gleiche Gerätetypen, weil die Art der Verwendung die gleiche ist.
• Unterstützung von herkömmlicher unmodifizierter Software
• Erleichterung der bisher unbequemen und schwierigen PDA - Programmierung (z.B. wegen der Resourcenbeschränkung)
• Reduzierung der benötigten Programmierfachkentnisse um simple Verhalten zu implementieren, aber ausreichende Flexibilität für fortgeschrittene Programmierer um zum Beispiel komplexe PDA-User Interfaces zu designen.
  Erreicht wurde das durch die Verwendung von plattformunabhängigen Sprachen und Programmierumgebungen wie Java anstatt C++, außerdem der Verwendung von weitverbreiteten Protokollen und Infrastrukturen wie zum Beispiel einem Webinterface, statt einer speziellen Client-Server-Anwendung.

Metaziele

• Nutzer des iRooms sollte kein Experte in der Organisation der Software-Infrastruktur sein müssen
• Softwareentwickler sollte für simple Anwendungen nicht die ganze Infrastruktur verstehen müssen
• Software sollte sich so weit wie möglich selbst verwalten und reparieren können
• Vielseitige Anwendbarkeit als Ziel

Infrastrukturzentriertes Verfahren

• Annahme, dass der Raum, den der Nutzer betritt schon mit einer drahtlosen Basisstation und zentralisierten Softwarekomponenten für Kommunikation und Datenaustausch ausgestattet ist

--> Mindert die Anforderungen an die individuellen Geräte, weil zum Beispiel ein PDA beim Datenaustausch nicht selbstständig andere Geräte erkennen und ein Netzwerk aufbauen können muß.

Gründe für diese Annahme:

• Fester Spezialraum mit zentraler Verwaltung, wo man Netzwerke, Server, usw. problemlos dauerhaft zur Verfügung stellen kann
• iRoom-Benutzer gehören üblicherweise einer Gemeinschaft an, zum Beispiel zu einer Firma oder einer Universität. Besucher müssen eine minimale Softwareinstallation auf ihrem Gerät durchführen, um auch mehrere Dienstleistungen nutzen zu können.
• Große Anzahl existierender Forschungsarbeiten über die Einbindung von PDAs in infrastrukturzentrierte Räume, auf die man aufbauen kann. (z.B. auch PDA-Browser ProxiWeb)

Dieser infrastrukturzentrierte Ansatz bezieht sich vor allem auf die Software, weniger auf die Hardware!

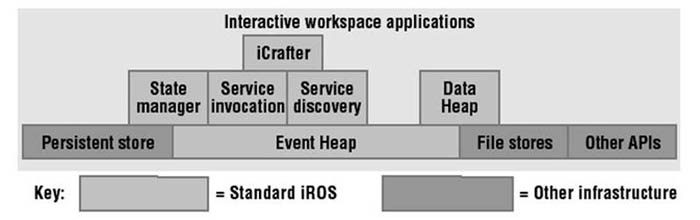

iROS

• Meta-OS mit 3 Untersystemen:

1. Event Heap (Dynamic Application Coordination)
2. Data Heap (Moving Data)
3. iCrafter (Moving Control)

1. Event Heap

• Grundlegende Softwareabstraktion, Kommunikationsmechnismus für alle Anwendungen
• Entkoppelt Anwendungen voneinander --> Stabilisierung des Systems, weil die Anwendungen nur noch indirekt miteinander kommunizieren

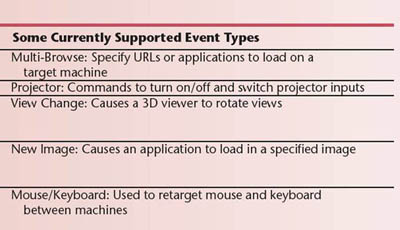

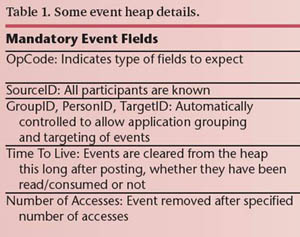

• Event: Sammlung von Name-Typ-Wert-Feldern, selbsterklärend und erweiterbar
• Speichert und leitet Events weiter, Events verfallen nach bestimmter Zeit und werden entfernt

1. Event Heap

• Anwendungen können selektiv mittels Pattern Matching auf Events zugreifen
• Anfragen an den Event Heap bzgl. der Abwesenheit von Events stellen
• Sich für eine Benachrichtigung eintragen, wenn ein bestimmtes Event eintrifft
• Zentrales Repositorium zum Posten von Events
• Ermöglicht Gruppenkommunikation

Kommunikation mit dem Event Heap

• Direkt über Java oder C-Bibliotheksaufrufe zum TSpace-Server, auf welchem der Event Heap läuft
• Indirekt über Gateway mit Protokollumwandlung:

1. Webinterface für http-Clients
2. Waba (Subset von Java) erlaubt über RMILite TSpace-Aufrufe

Verfahren 1: Webinterface

• usher wandelt http-get und –post-Anfragen in Events gegen den Event Heap um
• Eventfelder und -werte werden in eine "fat URL" einer http-Formularanfrage eingebaut
• usher parst die Formularanfrage und postet das passende Event zum Event Heap
• usher kann über jeden Linkaufruf (Button, Link, http-redirect,usw.) aufgerufen werden
• Rückgabeseite kann in "fat URL" codiert werden
• PDAs benötigen zur Interaktion mit dem Event Heap nur einen Standard Webbrowser (ProxiWeb)

Beispiele

Bsp: Multibrowsing

• Webseiten mit verlinkten Seiten, die auf beliebigen Bildschirmen des iRooms geöffnet werden können
• Bildschirme müssen "multibrowsed" laufen, das bedeutet, sie müssen einen Hintergrundprozess laufen lassen, welcher sich beim Event Heap für bestimmte Events einträgt und den Browser, der auf dem Bildschirm läuft, die URLs aufrufen läßt, die in den ankommenden Events codiert sind

Bsp: Projektorkontrolle

• Projektoren werden mittels URLs ein- und ausgeschaltet

Vor- und Nachteile des Webinterfaces

• - Man kann keine Browserfenster schließen oder Anwendungen beenden, nur Webseiten öffnen und Anwendungen starten
• - Man kann an PDAs keine asynchronen Events schicken (nur periodische mittels einer "fat URL" innerhalb eines http-refresh). Das bedeutet, man kann zum Beispiel keine Anwendung schreiben, die bei einer Statusänderung sofort eine Statusänderung bei allen PDAs im iRoom auslöst)
• + Simpler Mechanismus bei Erstellung der Webseite und deren Bedienung
• + Keine Kompilierung oder Installation notwendig
• + Webseite mit Links muß nicht in iRoom-Infrastruktur integriert werden, sondern kann auf einem beliebigen Internetserver liegen

2. Data Heap

Erleichtert Datenverschiebung:

• Anwendungen können Daten in Speicher ablegen, Zugriff mittels Attributen. Das hat den Vorteil, dass Anwendungen sich nicht darum kümmern müssen, welches Dateisystem die Daten speichert.
• Zusätzlich Speicherung von Formatinformationen, damit man Datentransformationen in das geeignetste Format für die Zielanwendung und das Zielgerät durchführen kann: zum Beispiel werden Powerpointfolien automatisch in Jpegs umgewandelt, wenn das Zielgerät nur solche unterstützt.

3. iCrafter

• Bietet verschiedene Dienste für Anwendungen an
• User Interface Generator für Dienste, das heißt, der Nutzer sucht sich einen Dienst aus und der User Interface Generator liefert automatisch das geeignetste Interface für das Gerät des Nutzers.
• Kommunikation erfolgt über den Event Heap
• Beispiel: Room Controller

Allgemeine iROS-Grundsätze

• Alle Anwendungen kommunizieren indirekt über den Event Heap. Dient dazu, zu sehr voneinander abhängige Anwendungskomponenten zu vermeiden, die sich gegenseitig zum Absturz bringen können.
• Anwendungen werden mit Attributinformationen entkoppelt
• Event und Data Heap erlauben auch zeitliche Entkopplung, das heißt, dass Anwendungen Nachrichten abholen können, die erstellt wurden bevor sie liefen oder während eines Neustarts nach einem Absturz.
• Fehler werden als üblicher Fall betrachtet. Wenn eine Anwendung (auch der Event Heap Server, Data Heap Server, etc.) abstürzt, kann das System sie automatisch neu starten und die Clients verbinden sich nach einem Absturz automatisch neu.
• Intensiver Einsatz von Web-Technologien, weil diese sehr weit verbreitet und ausgereift sind und es viele Anwendungen dazu gibt.

Mensch-Maschine-Interaktion

• Forschung besteht aus zwei Bereichen:

1. Entwicklung von Techniken zur Interaktion mit Wandbildschirmen
2. Design von Möglichkeiten allgemein Zugang und Kontrolle zu Informationen und Schnittstellen im iRoom anzubieten

• Ziel: Vereinfachung der Interaktion zwischen den Teilnehmern eines Meetings, Nutzer soll sich auf die Arbeit konzentrieren können und nicht auf eine Interaktionstechnik

Bsp.: PostBrainstorm - Interface

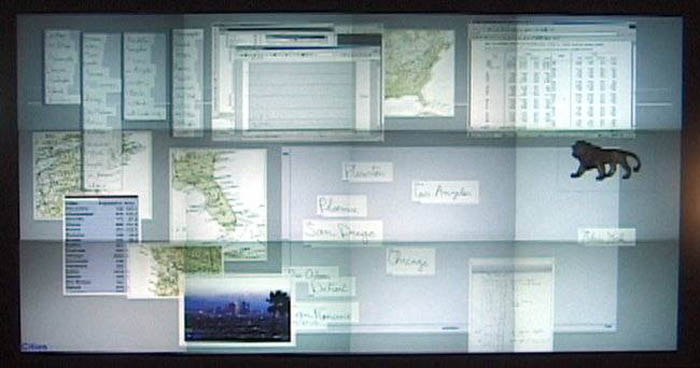

• Ziel: Hochauflösender Bildschirm mit Fähigkeiten zum direkten Markieren, Bildkontrolle, 3-D-Rendering und beliebigen Desktopanwendungen
• Flow Menu: kontextabhängiges Popup-Menü. Erlaubt es, mit einem Auswahlstift in einem Zug eine bestimmte Aktion und dazu bestimmte Parameter auszuwählen.
• Zoom Scape: kontrolliert Objektgrößen auf Bildschirm. Man kann damit Objekte in einen bestimmten Bereich des Bildschirms schieben (z.B. in das obere Viertel), wobei sie automatisch skaliert - normalerweise verkleinert - werden.
• Typed Drag-and-Drop: Handschriften-Erkennungssystem. Läuft als Hintergrundprozess und läßt die digitale Tinte auf dem Bildschirm stehen, fügt aber einen Kommentar mit den interpretierten Schriftzeichen hinzu, welchen man dann per Drag-and-Drop auf ein anderes Zielobjekt ziehen kann.

Bsp.: Room Controller

• Benutzt kleine Karten des Raums um die Lichter, Projektoren und Bildschirme anzuzeigen
• Room Controll System speichert die geometrischen Anordnungen in Konfigurationsdatei
• Raumkontrolle für alle Geräte, welche den UI-Renderer des iCrafter unterstützen
• Primärer Weg um Bildschirme auszuwählen, der Nutzer wählt eine Anwendung aus und danach mit Hilfe des Room Controllers einen Bildschirm, auf dem diese angezeigt werden soll

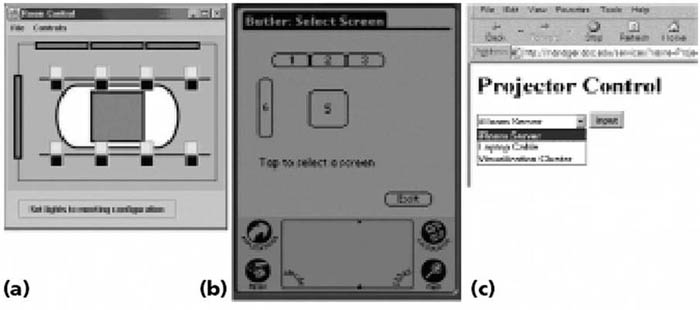

(a) Java Swing	(b) Palm handheld	(c) HTML

Bsp.: Eingabegeräte

• Overhead Scanner: basiert auf Digitalkamera und digitalisiert auf dem Tisch liegende Skizzen u.ä.
• Barcode Scanner: wird ein bestimmter Code eines Nutzers eingescannt, werden draufhin benutzerspezifische Informationen an einem der Bildschirme angezeigt
• Drahtlose Buttons und Slider, welche mit beliebigen Aktionen verbunden werden können, z.B. um mehrere bestimmte Anwendungen auf einem Bildschirm zu starten

Zukünftige Entwicklungen

• Man arbeit an der Verbesserung der Sicherheit im iRoom. Zum Beispiel existiert das Problem, dass durch die indirekte Kommunikation über den Event Heap alle Nachrichten öffentlich werden. Zukünftig sollen daher sichere Protokolle u.ä. integriert werden.
• Zusammenarbeit von Teams in entfernten interaktiven Arbeitsräumen
• Verstärkter Einsatz von neuen Technologien wie Bluetooth

Das war's... danke schön!
